型號

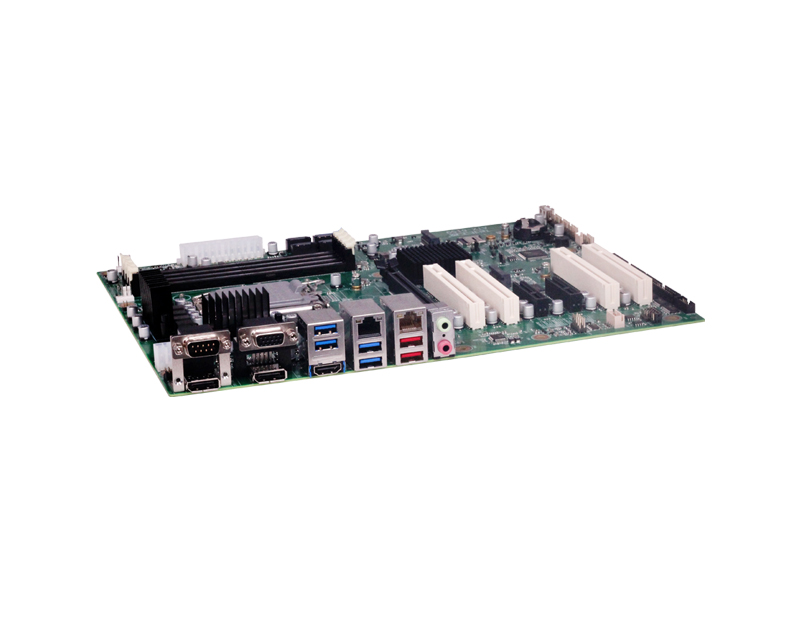

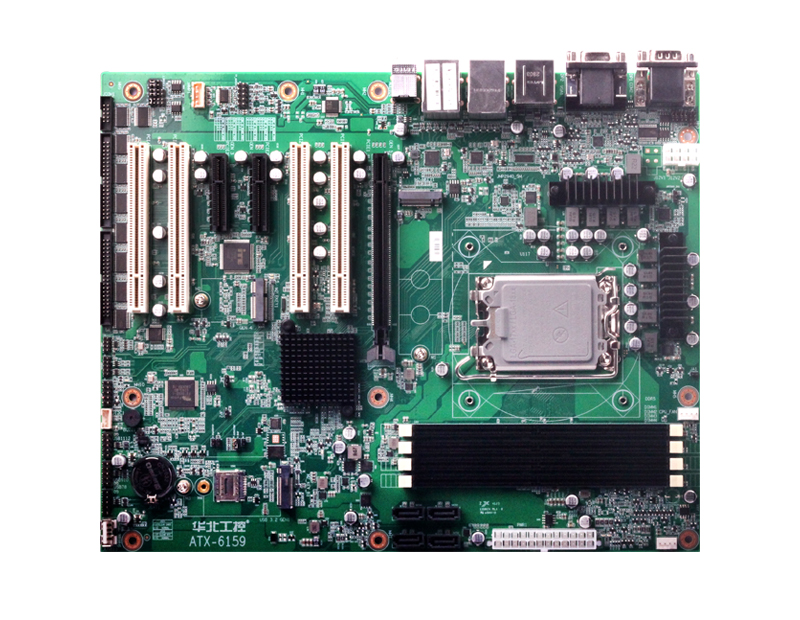

ATX-6159

CPU

支持12/13/14代 Intel Core i3/i5/i7/i9處理器,TDP up to 125W

芯片組

Intel Q670/Z690/H610芯片組

圖形控制

集顯,型號取決于CPU處理器

內存

最多支持4*UDIMM內存插槽（Q670,Z690時為4*DIMM,H610時為2*DIMM）,支持DDR5 4800MHz,整板最高可達128GB

存儲

4*SATA 3.0,1*M_KEY M.2 2280 NVME SSD(Q670,Z690時為PCIE x4 GEN4；H610時為PCIE x2 GEN3 )

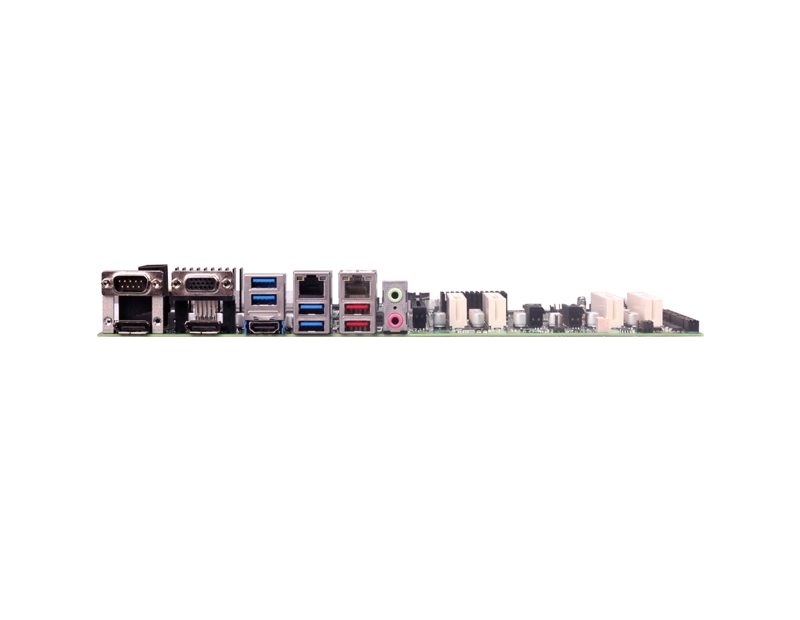

顯示接口

1*VGA,支持最高分辨率為1920 x 1200@60Hz
1*HDMI,支持最高分辨率為4K x 2K@60Hz
2*DP,支持最高分辨率為4096 x 2304@60Hz

網絡

2*LAN ,1*Intel I219-LM,1*Intel I225-V,10/100/1000Mbps RJ45（Z690,H610橋片時不支持此功能不支持AMT功能）

USB接口

6*USB3.2 GEN1 5Gbps(H610時4*USB3.2 GEN1) 7*USB2.0(H610時3*USB2.0)

音頻

2*Line out,2*Mic in,1*Line in

COM口

8*RS232,2*RS232/RS422/RS485

I/O接口

1*PCIe x16(16-lanes) GEN5,PCIE1槽位
2*PCIe x4 GEN3,PCIE2,3槽位（Q670,Z690時為4-lane，H610時為1-lane）
4*PCI
1*PS/2接口
8*GPIO
1*CPUFAN,1*SYSFAN
1*M.2 B Key 3042/3052,支持4G/5G模塊
1*M.2 E Key 2230,支持Wifi/藍牙
1*JFP
1*SIM
1*AMP功放接口

看門狗

支持

BIOS

AMI EFI BIOS

系統

Windows 10,Linux

電源

標準ATX 24Pin +8Pin電源供電

溫度濕度

工作溫度:0℃～60℃
存儲溫度:-40℃～85℃
5%～95%相對濕度,無冷凝

尺寸

305mmx 244mm
